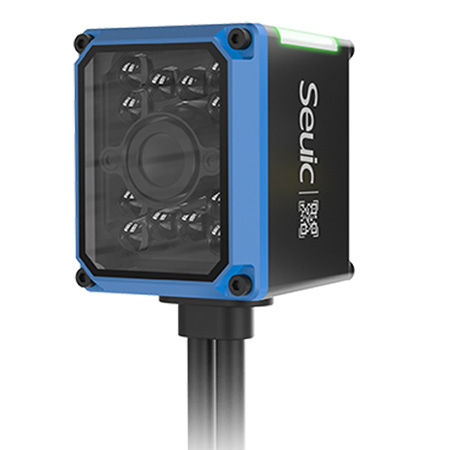

东集SEUIC X4工业视觉固定式读码器

产品说明

主要特征

技术指标

适用行业

东集X4是一款工业视觉固定式读码器。三步自动调试产品使用更便捷，全新算求+滤镜提升低质量条码读取率，高速处理器最快可读1.5m/s，专业扫描头红/蓝双色光源智能切换，适用于SMT流水线移动读码、组装流水线拣料/装配读码、电子测试治具、自动化设备集成等应用场景。

东集SEUIC X4工业视觉固定式读码器特点：

自动对焦——适应不同读码距离：

40 ~ 450mm范围内的码都能读，仅需在电脑上点击“自动对焦”，3秒钟左右即可自动调整焦距

一键学习——自动调整参数,快捷且稳定可靠：

通过自动调整各类参数，学习出一套最适合该条码的读取参数，存储进参数配置库。

参数配置库——自动适应不同条码规格：

学习出优良读码参数，可存储1-8组参数配置库，读码时自动切换。

模块化分路可控光源：

“一键学习”自动根据打码质量与应用背景调整多种光源组合。

全新算法+滤镜：

提升低质量条码读取率。

人机交互友好提示：

读码状态一目了然，可根据指示灯掌握调试状态。

东集SEUIC X4工业视觉固定式读码器参数：

产品型号			X4
接收器	传感器		带全局快门的CMOS图像传感器
	图像像素		130万，1280 x 1080
发射器	照明光源		红蓝双色LED
	瞄准器		激光双点定位瞄准器 Class II
对焦调整			自动对焦
读取规格	支持码制	1D	Code128、GS1 128、Code39、Code93、codabar、交叉25码、EAN/UPC
		2D	QR、DataMatrix（ECC200）、PDF417、Micro PDF417
	分辨率	1D	3.3mil
		2D	2.0mil
	读取距离		50mm 至 450mm 可调节
输入 / 输出规格	控制输入	连接端口数量	2
		输入类型	双向电压输入
		最大额定值	30V
		最小 ON 电压	＜4V
		最大 OFF 电流	0.001A
	控制输出	连接端口数量	3
		输出类型	3路光耦输出
		最大额定值	30V
		最大负载电流	1 个输出：50 mA 或更低共计 3个输出：100 mA 或更低
		OFF 时的泄露电流	0.1mA或更低
		ON 时的残余电压	1V或更低
	Ethernet	支持的协议	TCP/UDP
	串行通信	传输速度	115200/57600/38400/19200/9600 bps
		支持的协议	RS232/RS485
	USB	通信标准	符合 USB 2.0 Full Speed
环境抗耐性	外壳防护级		IP65
	工作温度		0°~50°C
	存储温度		-20°C ~70°C
	相对湿度		5% to 95% RH 无凝露状态
	存储环境湿度		5% to 95% RH 无凝露状态
	环境亮度		0~10000 lux
	工作环境		无尘埃或无腐蚀性气体
额定值	电源电压		10~30V DC
	电流消耗		0.5 ~ 1.5A
重量			约215g
尺寸			61.2mm x 48.7mm x 43.8mm
